系統簡介

風（光）電場實際運行中，當出現輕微絕緣破壞時，將產生暫態故障行波。如果絕緣破壞繼續發展，暫態故障會越來越頻繁，頻繁到一定程度就必然會出現絕緣永久破壞，造成風機停運，甚至整個電場脫網的重大事故。如果能在故障早期給出故障預警信號，做到有計劃的停電，及時消除隱患，就可以避免故障發展為事故，減少電量損失?；诖耍覀冮_發了風（光）電場故障實時監測及預警系統。

系統組成

本系統由前置采集單元，工控機和系統軟件組成?？蓪︼L電場各回集電線路進行實時監測，實時記錄暫態故障行波信號，進行分析后給出線路故障預警信息。

l  前置采集單元接入CT，采集瞬時故障行波信號，通過485總線或以太網傳遞給工控機。每臺前置采集單元可以采集多條集電線路的故障信息，根據實際需求，配置前置采集單元。

l  工控機采用X86架構的工業計算機，安裝Windows操作系統，通過485總線或以太網與各個前置采集單元連接。

l  系統軟件運行于工控機上，通過485總線或以太網與前置單元通信，采集集電線路的暫態故障行波信號，進行統計與分析，當發現某條線路有異常時給出線路不同等級的故障預警信息，從而為檢修部門提供計劃檢修的參考。

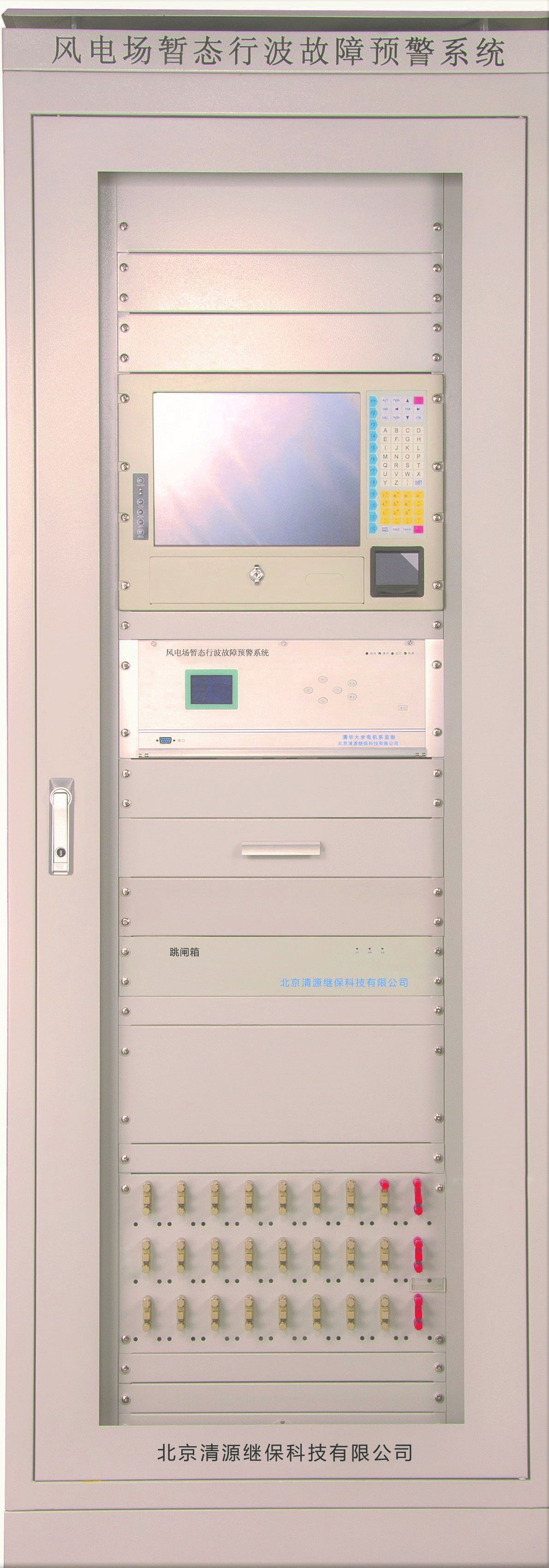

l  系統單獨組屏。
